產品用途
手持式三相相位伏安表是進行三相電參數測量，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量。
電 源
DC 7.4V大容量可充鋰電池，USB充電接口。
量 程
交流電壓：0.00V～600V；交流電流：0.0mA～30A；相位：0.0°～360.0°。
儀表組成
由主機、電流鉗(3把)、測試線(4條)等組成。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡 介 Introduction

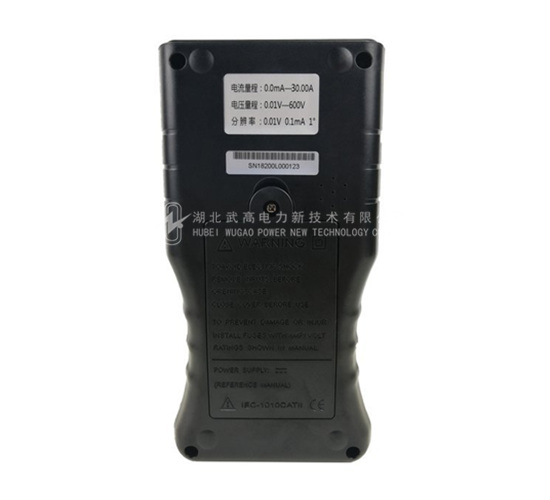

SYC-3000三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗尖小鉗頭設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
環境濕渡 | 40%～60% | ＜80% | / |
信號波形 | 正弦波 | 正弦波 | β=0.01 |
信號頻率 | 50HZ±1HZ | 45HZ～65HZ | / |
儀表工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
測相位頻率相序時電流幅值 | 1A±0.1A | 1mA～30A | 詳見一般規格說明 |
測相位頻率相序時電壓幅值 | 100V±10V | 1V～600V | / |
測功率功率因數時電流幅值 | 1A±0.1A | 10mA～30A | / |
測功率功率因數時電壓幅值 | 100V±10V | 10V～600V | / |
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．一般規格
功 能 | 同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電 源 | DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時 |
額定電流 | 約180mA Max |
顯示模式 | 3.5寸真彩液晶屏顯示 |
儀表尺寸 | 長寬厚：196mm×92mm×54mm |
鉗口尺寸 | φ7.5mm×13mm |
采樣速率 | 約3次/秒 |
量 程 | 交流電壓：0.00V～600V |
交流電流：0.0mA～30A | |
相位：0.0°～360.0° | |
頻率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
無功功率：0.0VAR～12kVAR | |
視在功率：0.0VA～12kVA | |
功率因數：-1～+1 | |
電流矢量和：0mA～60A | |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
有功功率：0.1W | |
無功功率：0.1VAR | |
視在功率：0.1VA | |
功率因數：0.001 | |
電流矢量和：1mA | |
精度 （基準條件下） | 電壓：±(0.5%量程) |
電流：±(0.5%量程) | |
相位：±1°（工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；在電流值低于5mA時，為確保電流對電流相位測量準確，請不要進行電壓測量；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于5mA) | |
有功功率：±(1.0%量程) | |
無功功率：±(1.0%量程) | |
視在功率：±(1.0%量程) | |
頻 率：±(1.0%量程) | |
功率因數：±0.03 | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 | |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持數據，“HD”符號顯示 |
數據存儲 | 99組 |
充電接口 | USB充電接口 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 有，背光亮度可調節 |
電壓檢測 | 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。 |
儀表質量 | 主機：350g(帶電池) |
電流鉗：170g×3 | |
總質量：約1.35kg | |
測試線長度 | 1.5m |
電流鉗線長 | 2m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
使 用 說 明
有電！危險！操作者須經嚴格培訓并獲得國家相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。
操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。
使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。
注意本儀表所規定的測量范圍及使用環境。
不要同時操作2個或2個以上的按鍵，操作會無效。
測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。
為保證測量精度，I1、I2、I3電流鉗不能混用，需對應接口連接。
不能用于測試高于600V的電壓，不能測試超過30A的電流。
儀表后蓋及電池蓋板沒有蓋好禁止使用。
確定導線的連接插頭已緊密地插入接口內。
儀表于潮濕狀態下，請勿使用，或更換電池。
禁止在易燃性及危險場所測試。
測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。
請勿在強電磁場環境下使用，以免影響儀器正常工作。
儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。
避免電流鉗受沖擊，尤其是鉗口接合面。
儀表具有自動關機功能。
長時間不用儀表，請定期給電池充電或取出電池。
更換電池，注意極性，若無法更換，請聯系廠家，咨詢電話：027-87409251 13871255353 。
使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。
由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。
